真空泵实际抽速怎么测(真空泵抽速计算公式)

作者:pump|分类:水泵

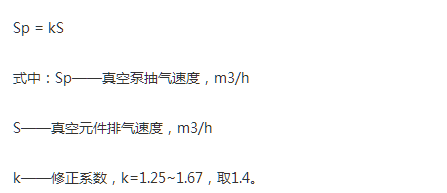

真空泵抽气速度根据真空元件的排气速度、真空度、管道内平均压力、管径、管道长度确定。虑及合理的管径及经济的管道压力降,真空泵抽气速度按以下公式计算。


根据需要的抽气速度Sp及真空元件真空度要求即可确定真空泵型号。布置真空泵时,尽量集中布置在靠近真空元件的区域,缩短真空管道的长度,降低系统能耗。

真空泵的抽速作为真空设备选型的重要参数之一,平时会经常接触到,常常有客户问到名义抽速和实际抽速还有几何抽速是什么意思?这三者之间有什么关联和区别?下面和小编一起来学习一下吧。

真空泵的抽速全称为抽气速率,也叫体积流率,按照定义是指当泵装有标准试验罩并按规定条件工作时,从试验罩流过的气体流量与在试验罩上指定位置测得的平衡压力之比。更通俗地讲,真空泵的抽速即是指在泵入口处,单位时间内流过的气体的体积,常用单位为升/秒(L/S)。

名义抽速。

名义抽速即真空泵的标牌抽速,是真空泵厂家在设备出厂时给定的设备参数之一。我们平常接触的抽速,实际上就是真空泵的名义抽速。

几何抽速,也就是理论抽速。

几何抽速是真空泵在一定转速下,单位时间所能排出的气体几何容积。它与真空泵的吸气腔容积、转子转速、以及转子旋转一周的吸、排气次数有关。当真空泵的几何尺寸及转数一定,它的几何抽速也就确定了。

但实际上,真空泵在使用中存在返流、泄漏以及进气通道阻力等情况,会导致效率损失。真空泵产品的几何抽速仅仅是理论上的抽速,其实很难实现的。因此,它要大于产品的名义抽速。

实际抽速。

实际抽速为真空泵实际测得的有效抽速,或者理解为在容器出口处的压力下,单位时间内真空系统能够从被抽容器中所抽除的气体体积。在不同的压力范围内,真空泵的抽气效率是变化的:当泵的入口压力超出一定的压力时,其实际抽速将开始下降;当真空泵的工作压力接近于其极限压力时,其实际抽速就趋近于零。因此实际抽速肯定小于理论抽速,但需要注意的是,一般情况下,我们会选择在真空泵的最佳抽速范围内工作,而在稳定抽速段,实际抽速是要大于名义抽速的。

同时,真空系统管路的流导性能也限制着真空泵的抽速。

真空泵实际抽速、名义抽速和几何抽速的区中别?

名义抽速、几何抽速以及实际抽速,这三者的大小关系上可以简单的理解为:几何抽速>实际抽速>名义抽速。

另外,真空泵的抽速还与气体的种类有关。给定的抽气速率,仅表示对某种气体的抽气速率。如无特殊标明,则多指抽空气而言。

真空泵抽气量/抽气速度粗略计算公式

导读:Q=(V/T)×ln(P0/P1)其中:Q为真空泵抽气量(L/s)。V为真空室容积,单位为升(L)。T为达到要求绝对压强所需时间,单位为秒(S)。P0为被抽容积内部的初始压强。

P1为要求达到的绝对压强,单位为帕(Pa)。抽气量即为抽气速度,是真空泵的重要参数之一。单位一般式L/S或m^3/h。

选型时,若选抽气量太小的泵,会因为漏气等系列因素导致无法达到预期的真空度;若抽气量选择太大又因功耗太大不经济。因此,合理选择真空泵的抽泣量非常重要。下面简单介绍真空泵抽气量粗略计算公式:Q=(V/T)×ln(P0/P1)其中:Q为真空泵抽气量(L/s)。V为真空室容积,单位为升(L)。

T为达到要求绝对压强所需时间,单位为秒(S)。P0为被抽容积内部的初始压强,即一个大气压强。计算时应根据当地海拔值(点此查看不同海拔地区的大气压值)计算,沿海地区一般都取101325。单位为帕(Pa),也可以为托或毫米汞柱。P1为要求达到的绝对压强,单位为帕(Pa),也可以为托或毫米汞柱。

所谓绝对压强是以绝对零压作起点所计算的压强称绝对压强,通常所指的大气压强为101325帕,就是大气的绝对压强。当密封腔内部被抽走部分气体后,这个数值会下降,其反映出设备内压强的实际数值。水环式真空泵的绝对压强值为3300Pa,旋片式真空泵最高为之间。

 以上公式都是粗略计算的,一般都忽略了外界因素(如循环水温度、海拔、供电电压、工作范围值等)对真空泵的效率。实际选型时要在以上计算出的抽气量的基础上加一定的安全值。   

真空泵流量和抽气速率的概念是什么?

真空泵不用流量这个词。水泵用流量,例如1m³/min 指的是每分钟流过1立方的水。

而真空泵的话常用抽气速率跟最大抽气量来形容。 比如某台真空泵一项数据为10m³/min。这指的是每分钟抽气量为10个立方。

两者都是量词,一个多指向液体,一个多指向气体。所以,用水泵多的人往往都说是流量来形容真空泵的抽气量。
