MD85-80系列矿用耐磨多级离心泵参数 [流量 扬程 功率] [特点 意义]及性能曲线图

作者:pump|分类:矿用多级泵

概述

1.1 产品执行标准:

MT/T114-2005《煤矿用耐磨离心水泵》
1.2 产品的适用范围及用途:
MD型矿用多级泵,是我厂在D型煤矿用多级清水离心泵的基础上,改进设计的一种耐磨多级离心泵。采用了国家推荐的高效节能产品的水力模型,具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点。


MD型矿用多级泵输送的介质温度不高于80℃。该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。
泵进口允许压力小于0.6Mpa。

MD型矿用多级离心泵产品特点:

1、效率高、节能

2、低噪音,运行平稳可靠

3、材质多品种,可满足不同介质工况条件的使用

4、轴封采用填料密封和机械密封两种形式,用户任选

5、MD系列产品耐磨、寿命长

MD型泵在型号表示方法上有三种,现分述如下:

1)DM280-43/84×5

“DM”-表示多级矿用离心泵。

“280”-表示泵的流量(m3/h)。

“43”-表示泵的单级扬程(m)。

“84”-表示年号。

“5”-表示级数。


2)MD80-30×5

“MD”-表示多级矿用离心泵。

“80”-表示泵的吸入口直径(mm)。

“30”-表示泵的单级扬程(m)。

“5”-表示级数。

这种方法表示的泵只有D80-30。

3)150MD30×5

“150”-表示泵的吸入口直径(mm)。

“MD”-表示多级矿用离心泵。

“30”-表示泵的单级扬程(m)。

“5”-表示级数。

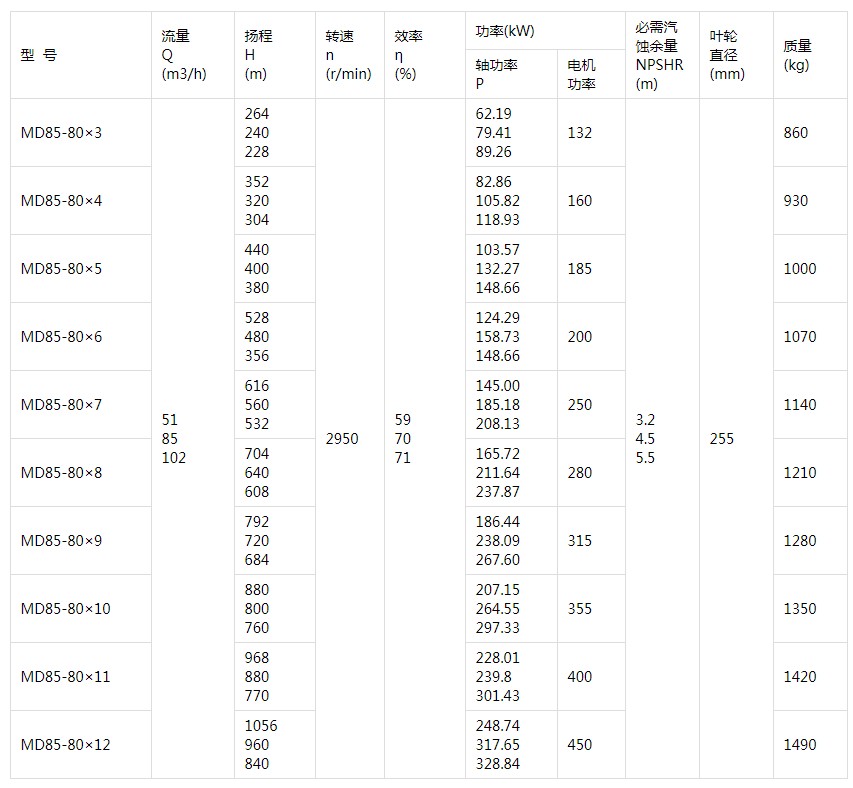

技术特性—性能曲线及性能表

MD85-80型泵单级性能曲线图

MD85-80系列矿用耐磨多级离心性能曲线图


结构

MD型矿用多级离心泵是卧式、单吸、多级分段式离心泵。泵的进口水平,出口垂直,用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。

卧式多级泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成,转子两端由用黄油润滑的单列向心滚动轴承支承。转子轴向力由平衡盘平衡。

泵的密封:进水段、中段、出水段之间的静止结合面采用二硫化钼密封,也有用纸垫密封,拆后重装时必须用原材料密封,为防止水进入两端轴承,采用“O”型胶圈及挡水圈密封。泵的转动部份与固定部份之间由密封环、导叶套和填料密封。填料腔中通入有一定压力的水,起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动,从电机方向看泵,泵为顺时针方向旋转

卧式矿用多级泵主要是什么型号?

常用型号有MD型卧式多级泵,MDP型自平衡多级泵。

矿用400KW多级离心泵每小时排量不能确定,因为扬程未知。

材质;


MD85-80矿用多级离心泵价格多少?影响矿用多级离心泵价格有哪些因素?

服务:长沙中联有着完善的售后服务团队,从到现场勘查、规划方案、上门安装产品、定期的对您的移动水上乐园使用情况进行访问,如果您在使用时出现问题,我们会以快的速度赶到现场为您解决。

MD85-80矿用多级离心泵厂家哪家好?

简单说1点:厂家实力

当你需要购买矿用多级离心泵产品时却不知道如何选择矿用多级离心泵厂家的时候,请记住长沙中联矿用多级离心泵业有限公司小编给你带来的一点建议。

 1、市场上的矿用多级离心泵厂家多得数不胜数,所谓的知名品牌和非知名品牌并不是决定矿用多级离心泵的产品质量的关键。重要的还是质量以及价格的适中和服务的态度,一个专业的生产厂家不管大小所生产的矿用多级离心泵产品必须有相关检验检测报告。
